ABIT IC7 MAX3

Layout

Mit den fünf PCI-Steckplätzen hat der Anwender ausreichend Bestückungsmöglichkeiten für Erweiterungskarten. Das gilt insbesondere deshalb, weil auf dem Board ja bereits eine Vielzahl verschiedenster Komponenten verbaut sind wie 6-Kanal on-Board Sound in sehr guter Qualität, Gigabit LAN, FireWire und optischer Ein- und Ausgang.

Durch die im Lieferumfang inbegriffene spezielle ATX-Blende, braucht man sich auch keine Gedanken um das besondere OTES-Modul machen, da ABIT den Luftausstoßkanal in optimaler Weise in die ATX-Blendengröße "quetsche" konnte.

Was allerdings auffällt ist die relative Enge um den Prozessorsockel herum. Durch die aktiven Kühlelement des Chipsatzes und der OTES-MOSFET-Kühlung. Ist dieser Umstand bei erster Betrachtung etwas beängstigend, stellt sich jedoch bald heraus, das das Absicht war. Denn der OTES Luftkanal ist zum CPU-Sockel hin offen. Da der Ventilator des OTES Luft "herauszieht" und der CPU-Lüfter Luft von oben "hereinsaugt", kann die CPU-Warmluft gleich mittlels OTES-Kühlkanal aus dem System herausgeführt werden. Nicht unclever..

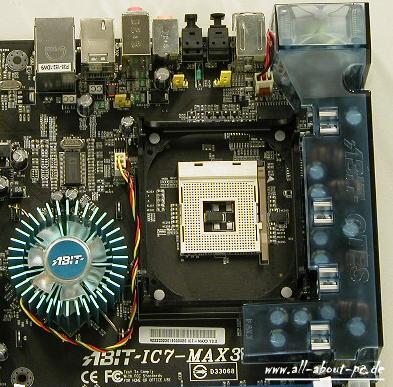

ganz schön aktiv: Northbridge und MOSFETs...

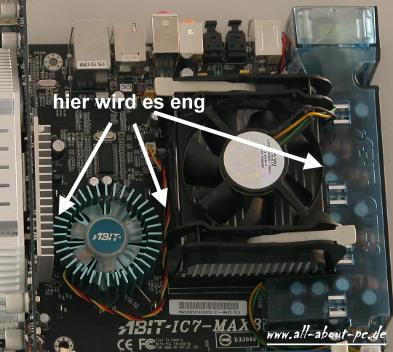

...und dann noch CPU und Grafik

Es läßt sich also sagen, CPU-Kühlkörper, die die Intel Keep-Out Spezifikationen erfüllen, sind optimal für den Einsatz mit dem IC7-MAX3 geeignet. Bei speziellen anderen Modellen ist es allerdings ratsam, sich vorher kundig zu machen und lieber zweimal nachzufragen.

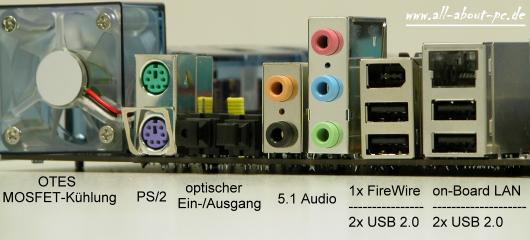

keine seriellen und parallelen Schnittstellen mehr

Vier USB-Anschlüsse sind ausgführt und direkt neben- bzw. übereinander angeordnet. Gigabit Lan sowie FireWire liegen oberhalb der USB-Anschlüsse.
Zusätzlich mit den prallen Audio-Verbindungen hat man damit schon fast eine Komplettlösung erstanden.
