ABIT VP6

Ausstattung

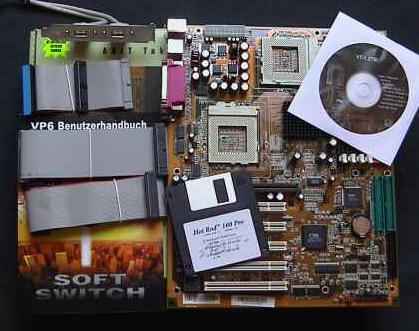

Was ist alles inbegriffen: Das Motherboard selbst, eine gedruckte Version des Benutzerhandbuchs, eine CD mit Treibern, Benutzerhandbuch und noch weiteren Extras; eine Diskette mit den Treibern für den HighPoint 370 IDE Controller; ein Kabel für das Diskettenlaufwerk; zwei UDMA100 IDE-Kabel; ein Slotblech für zwei zusätzliche USB Kanäle. Auf der CD finden sich praktischerweise sämtliche Sprachversionen des Benutzerhandbuchs im PDF Format.

Noch eine weitere Anmerkung zur mitgelieferten CD: Sobald das neue System denn endlich konfiguriert ist und vernünftig läuft, lohnt sich ein weiterer Blick auf die CD, denn ABIT hat dort ein ziemlich freakiges Video mit dem Firmenmaskottchen SoftJumpy beigepackt, das durch einen Seltsamen Orkus skated und die Tiefen der Motherboardherstellung erforscht. Nett.

Layout:

Die Boardspezifikationen stellen sich wie folgt dar:

Die 370-pin Prozessorsockel sind im 90° Winkel zueinander am nord-westlichen Ende des Motherboards untergebracht; damit hat man auf sie einen etwas schwierigeren Zugriff im Gehäuse als seinerzeit mit dem BP6. Im Gegenzug erhält man jedoch einen wesentlich praktischeren Zugriff auf den Netzteil-Stecker auf dem Board. Im Grunde genommen ist die äußerste Nordflanke des Motherboards auch die einzige Stelle, an der die Stromversorgung optimaler Weise ansetzen sollte. Seit geraumer Zeit scheint dieser Ansatz nun auch von Mainboardhersteller in die Tat umgesetzt zu werden. So eben auch bei ABIT auf ihren neueren Boards.

Das Umfeld beider Sockel läßt angenehm viel Freiraum für starke Kühler. Das wiederum war zu Zeiten des BP6 noch ganz anders. Dort haben allerlei Widerstände den Freiraum massiv eingeschränkt, so dass Benutzer von Golden Orb Kühlern schon mal die Feile ansetzen mußten, um den Kühlkörper platzieren zu können. Das hat sich glücklicherweise geändert und Transistoren und Widerstände wurde in die Ecken gedrückt.

Allerdings mss man trotz der Weiträumigkeit doch darauf hinweisen, dass ein wenig Vorsicht bei der Befestigung oder auch dem Abnehmen von Kühlern geboten ist. Insbesondere gilt das für solche Kühler, die ein Klammern bieten, sondern einfach nur mit Kraft und einem Schraubenzieher eingeklickt werden müssen. Hierbei kann man doch schon mal leicht mit einem Widerstand in Konflikt geraten, sprich ihn im schlechtesten Falle abbrechen. In der Praxis ist das nicht ganz so kritisch, zeigt aber doch auf, dass man auch bei der Kühlerwahl auf solche technischen Details achten sollte. Also Kühler mit benutzerfreundlichen Klammern kauft.

4 DIMM Steckplätze unterstützen bis zu  2GB SDRAM. In unseren Tests gab es keinerlei Probleme beim mischen und austauschen verschiedener SDRAM-Module. In der Vergangenheit hatte ABIT stets Texas Instruments Datenbufferchips integriert, wenn auf einem Board vier DIMM-Steckplätze geboten wurden (BX6 and KA7). Das wurde getan, weil ein vierter Steckplatz nach den Chipsatzspezifikationen gar nicht vorgesehen war. Der 694X Chipsatz hingegen unterstützt offiziell acht SDRAM-Bänke. ABIT hat diese Chipsatzfähigkeiten voll ausgereizt.

Die Anzahl der PCI Steckplätze ist auf fünf beschränkt, da der der HighPoint 370 Controller Chip einen PCI IRQ für sich beansprucht, dafür werden aber ATA/100 und RAID onboard geboten. Der HPT370 Chip stellt darüber hinaus zwei zusätzliche IDE Steckplätze zur Verfügung. Somit kann man auf dem VP6 bis zu 8 IDE-Geräte betreiben. Die zwei nativen Anschlüsse sind blau, während die zusätzlichen HighPoint Schnittstellen in grellem Orange gefärbt sind und somit deutlich erkennbar markiert werden. Aufgrund der Verwendung der neueren VIA 686B Southbridge unterstützen auch die nativen IDE-Anschlüsse bereits das schnellere ATA/100 IDE-Datentransferprotokoll. Die Zeit der ISA-Steckplätze scheint nun endgültig beendet, auch das VP6 bietet keine ISA Slot mehr.

In der süd-östlichen Ecke des Boards befinden sich die PN1 und PN2 Header und ein dritter Lüfteranschluss sowie eine Leuchtdiode, die sich einschaltet sobald das Board ans Netz angeschlossen ist. Das VP6 hat weder Audio noch Grafik onboard.

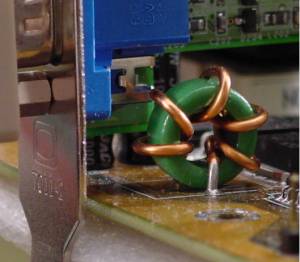

Alles in allem hat uns am Layout des VP6 nur eine Tatsache gestört, und das war eine Leisterspule (L16), die sehr nahe an der eingesteckten AGP-Grafikkarte platziert ist. Die Leiterspule und die Grafikkarte waren so nahe beieinander, dass die Karte beinahe auf die Spule aufsetzte. Daher entschlossen wir uns die Spule ein Tick weit Richtung Süden zu knicken.
