ABIT KT7 RAID

Besonderheiten

D. Kühlung

Seit dem IT5H und allerspätestens seit dem BX6 (April 1998) kommen Overclocker und Poweruser um ABIT fast nicht mehr herum. Das bereits erwähnte SoftMenu ist ein wesentliches Instrument beim Übertakten und feintunen des eigenen Systems. Aber wichtiger denn je ist es heutzutage, sein System und die einzelnen Komponenten kühl zu halten. Seit 1 1/2 bis 2 Jahren boomt die CPU-Kühler Industrie geradezu. Intel und AMD arbeiten auch aus eben diesem Grunde sehr eng mit Herstellern von Kühllösungen zusammen. Ausgehend von diesem Trend fing man dann später an auch Grafikkarten stärker zu kühlne. Der erste Schritt war getan, als Do-it-yourself Freaks die ehemaligen Standard-Grafikkartenkühler durch aktive Kühler, also Ventilatoren, ersetzen. Kam es auf den einstigen Intel TX-Chipsatz Boards noch keinerlei Kühlvorrichtungen für den Chipsatz, wurde der BX-Chipsatz auf seiner Nordbrücke bereits mit passiven Kühlelementen thermisch im Zaum gehalten.
Der Athlon Prozessor liebt Strom und zieht sich mächtig davon rein. Das freilich führt im gesamten System zu erhöhter Wärmeentwicklung, verwendet man dann noch eine GeForce GraKa (die auch mit einem Ventilator bestückt ist) muss man bei der Stromversorgungseinheit auch schon bis auf bis zu 300 Watt aufrüsten. Die Kühlung wird also bei allen wesentlichen Elementen (CPU, Grafikkarte, Chipsatz) immer wichtiger.
Man kann sich leicht ausrechnen, dass gerade beim Übertakten die Wärmeentwicklung noch höher ist, das gerade wenn man mit der Vcore spielt. Da ABIT gerade ein solches Publikum anspricht, wurden hier besondere Maßnahmen getroffen:

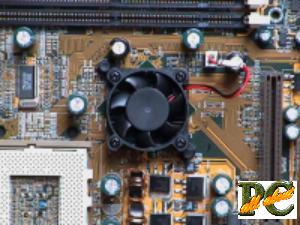

aktive Kühlung der Nordbrücke

Die Nordbrücke des VIA KT133 Chipsatzes leidet offensichtlich auch unter dem Malheur starker Hitzeentwicklung. Daher finden wir bei ABIT eine spezielle Lösung, die wir sonst bei keinem anderen Mainboardhersteller finden: die aktive Ventilatorkühlung der Nordbrücke des KT133-Chipsatzes.

E. ?? MOSFET ??

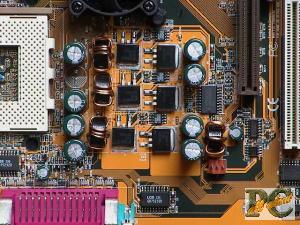

MOSFET steht für Metal Oxide Semiconductor, Field Effect Transistors. Diese für Mainboards neuartigen Transistoren ermöglichen eine schnellere und das System weniger belastende Art, die Stromversorgung des Prozessors zu gewährleisten. Nach AMD Spezifikationen, die vergangenes Jahr im Dezember veröffentlicht wurden, sollten zwei-phasige MOSFETs ausreichen. Denn die derzeitigen Thunderbird CPUs  laufen mit 35 Ampere. Nun hat sich aber im Juni diesen Jahres herausgestellt, dass zukünftige Thunderbird Prozessoren wohl bis zu 45 Ampere benötigen werden. Und den Spezifikationen zu Folge reichen in einem solchen Fall zwei Phasen (= 4 Transistoren) nicht mehr. AMD empfiehlt daher nun drei-Phasen. ABIT war der erste Hersteller, der diese 3-Phasen (= 6 Transistoren) MOSFET Transistoren bereits onboard integriert hat, und somit bereits jetzt garantieren kann, dass auch zukünftige Thunderbird Prozessoren reibungslos und ohne gefährliche Hitzeentwicklung auf dem Board funktionieren. Auch ASUS hat mit einer Nachbesserung seines A7V Mainboards reagiert und bestückt diese nun mit einer zusätzlichen VRM Karte (Voltage Regulator Module). Freilich eine nicht ganz so elegante Lösung.
Lange Rede kurzer Sinn, auf dem ABIT KT7 RAID bleibt es jetzt und auch bei zukünftigen Prozessoren kühler.
